Модифікації БВД-N100

БВД-N100R

БВД-N100R

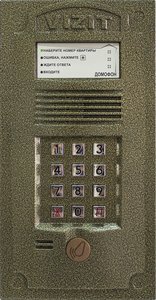

Фото внешнего вида:


ЗАГАЛЬНИЙ
ВИГЛЯД

ГАБАРИТНІ
РОЗМІРИ
ТА КОНСТРУКЦІЯ

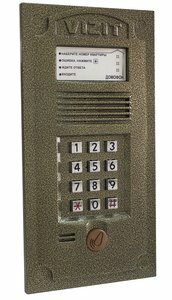

ЗАГАЛЬНИЙ
ВИГЛЯД 2

РЕКОМЕНДАЦІЯ
ПО МОНТАЖУ

Вариант исполнения:

R - вбудований зчитувач RFID.

Описание:

Блок виклику домофону БВД-N100R

  • блок виклику БВД-N100R використовується разом із блоком живлення БЖД18/12-1-1 як складова частина багатоквартирного домофону VIZIT;
  • кількість абонентів - до 100;
  • дуплексний гучномовний зв'язок;
  • відкривання замка вхідних дверей:

- при натисканні кнопки відкривання замка на пристрої квартирному переговорному ПКП або моніторі під час зв'язку;

- при наборі 4-х значного загального коду;

- при наборі 3-х значного індивідуального коду;

- при натисканні кнопки для виходу;

- ключами VIZIT-RF.

  • пам'ять на 600 ключів VIZIT-RF.;
  • кількість ключів на один номер квартири - 6;
  • світлова та звукова індикація режимів роботи;
  • можливість вимикання виклику окремих квартир;
  • робота з пультом консьєржа VIZIT;
  • напруга живлення, В:  22±4;
  • споживаний струм, А, не більше:  0,2;
  • габаритні розміри, мм, (ШхВхГ) - 128х248х35;
  • варіант встановлення - врізний;
  • діапазон робочих температур, °С - від мінус 40 до плюс 45.

  • Інструкція з експлуатації ( паспорт ) виробу, принципова схема наведені на сторінці додаткової технічної інформації:


Блок виклику домофону БВД-N100R використовується в складі багатоквартирних домофонів VIZIT та забезпечує двосторонній дуплексний зв'язок між відвідувачем і абонентом, а також відкривання замка дверей під'їзду - з квартири в режимі розмови натисканням кнопки на абонентському пристрої, ключами VIZIT-RF ззовні під'їзду, натисканням кнопки EXІT з середини під'їзду. Для живлення блоку виклику та замка рекомендується застосовувати блок живлення БЖД18/12-1-1.

Рекомендується застосовувати електромагнітні замки VIZIT-МL240, VIZIT-МL300, VIZIT-МL400 або електромеханічні замки з опором обмотки не менше 10 Ом.

Забороняється використовувати електромагнітні замки з опором обмотки менше 20 Ом, а також такі, що не мають ланцюгів розмагнічування.

Для виходу із приміщення (при використанні електромагнітного замка) рекомендується використовувати кнопку ЕХІT 300М, яка має ланцюг аварійного керування електромагнітним замком.

Для підключення абонентських пристроїв VІZІТ (ПКП) до під’їзної лінії домофону застосовуються блоки комутації. Можливе застосування блоків комутації БК-4(М), БК-10, БК-30(М), БК-100(М). Можливе комбіноване використання різних типів блоків комутації.

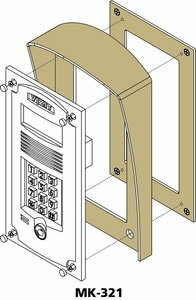

Для встановлення блоку та додаткового захисту від кліматичних впливів рекомендується використовувати монтажний комплект МК-321 (піддашок).

Дополнительная техническая информация
